引：（关键词：医疗呼吸机用锂电池）随着人们生活水平的不断提高，医疗服务及医疗产品正在不断的改善，传统固定式医疗设备不断地被灵活性强、高精度、智能化的新型医疗产品所替代。新型智能输液泵替代了传统的输液方式，可以根据不同病人的需求智能合理的选择输液速度及方式，并灵活移动，方便不同人群在不同地点不同环境中的应用和操作。我司医用输液泵备用锂电池为输液泵固定和移动使用提供了持续稳定的供电，且每时每刻处在安全、高效、持续、稳定的工作状态中！

设计方案

一、医疗呼吸机用锂电池设计要求：

医用呼吸机是一种新型的医用输液智能化医疗产品，由于其应用人群及环境的特殊性，对电池的要求也非常特殊，如：电池的输入、输出必须采用同一端口，以便相关人员的安全便利操作；电池必须有充放电电量批示，电量指示必须常亮，以便病人及相关人员时时观测；电池安全及防火等级必须达到医疗产品的特殊要求等。

1）锂电池组型号设计要求：18650-2S1P/3.5Ah/7.2V。

2）输入、输出特性：输出、输出采用同一端口，按照医疗的特殊要求采用自动切换功能。

3）保护板基本特性

    1、单节过充保护电压：4.25±0.025V

    2、单节过充恢复电压：4.10±0.10V

    3、单节过放保护电压：3.00±0.08V

    4、单节过放恢复电压：3.00±0.10V

    5、组合电池过流保护值（10ms）：5~12A

    6、组合电池过温保护值（可恢复）：70±5℃

    7、成品电池具备短路、反充保护。

6）电池循环寿命设计要求：300~500次（国标充放电标准）

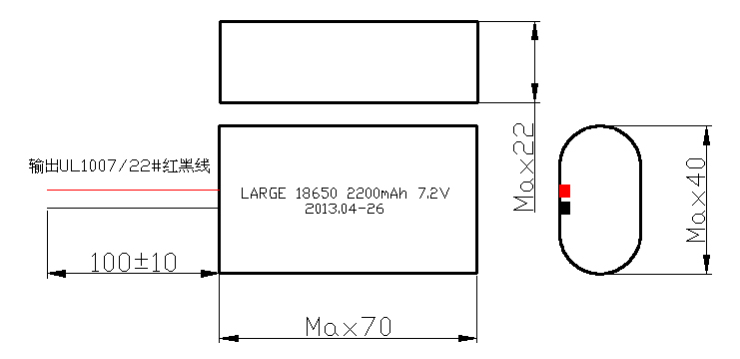

7）电池外型尺寸设计要求：

二、医疗呼吸机用锂电池设计方案：

1）保护板（PCM）：主要是对可充电锂电池组进行设计的保护线路，由于锂电池本身的化学特性，需要提供智能电量计算、过充、过放、短路、过流等保护功能，以避免引起燃烧、爆炸等危险。

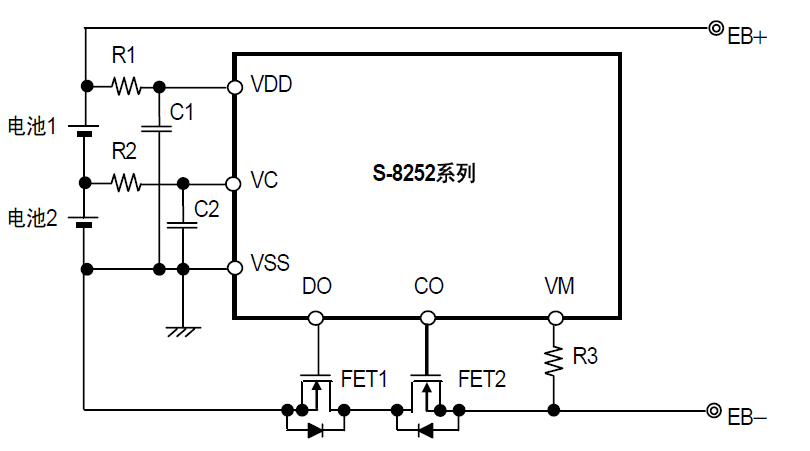

2）保护IC（Protection IC）：设计方案的主要保护功能芯片，对电芯进行过充、过放、过流、短路等功能的在线时时监测，使电芯在安全稳定高效的范围内工作。
